隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
1、直角式

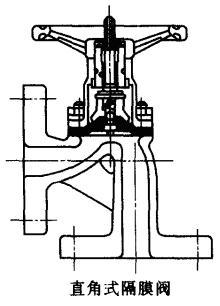

也稱突緣式，是最基本的一種常用代號為（G41）。其結構如下圖1所示。從圖中可以看出，其閥體是有襯里的。隔膜閥閥體襯里，就是為了更好的發揮它的耐腐蝕特性。
這類結構，除直通式外，還可以制成直角式的。
2、屋脊式
其結構形狀與截止閥相似，見下圖2；
這種形式的隔膜閥，流體阻力比直角式隔膜閥大，但密封面積大，密封性能好，可適用于真空度高的管道。
3、直通式
其結構形式與閘閥相似，如下圖3
閘板式隔膜閥流體阻力最小，適合于輸送粘性物料。
隔膜材料常用天然橡膠、氯丁橡膠、丁基膠、丁晴橡膠、異丁橡膠、氟化橡膠和聚氟乙丙烯塑料（F46）等。
隔膜閥的缺點是耐壓不高，一般在6kgf/cm2(0.6MPa)之內；耐溫性能也受隔膜的限制，一般只能耐60~80℃，最高（氟化橡膠）也不超過180℃。
